1. Xom ashyo& Yakuniy mahsulot:
Xom ashyo& Formulyatsiya | Iste'moldan keyingi PE filmi |
Yakuniy mahsulot& Chiqish hajmi | 400Kg / soat |
Yakuniy mahsulot tavsifi | 1. Namlik: maksimal 8% 2. PE film granulalari |
2. Ishning holati:
Ombor / ustaxona | Olcham (M * M * M): 15 (L) × 5 (W) × 3 (H); Agar dastgoh kichkina bo'lsa, mashinani aylantiring. |
Elektr ta'minoti& O'rnatish quvvati | 3 fazali, 380 V, 50 Hz; (mijozning&# 39 so'rovi bo'yicha qiling) |
Simlar / kabellar (mijoz tomonidan taqdim etiladi) | Ushbu ishlab chiqarish liniyasining boshqaruv shkafiga elektr ta'minotidan simlar / kabellar; boshqaruv shkafidan har bir mashinaga qadar barcha elektr kabellari. |
Suv ta'minoti shlangi / trubkasi (mijoz tomonidan taqdim etiladi) | Mashinalar va basseynlarga suv etkazib berish |
3. Energiya iste'moli:
O'rnatish quvvati | 285Kw (Haqiqiy iste'mol 200Kw) |
Suv ta'minoti | Iste'mol: soatiga ~ 3 tonna suvni qayta ishlash. Bosim: 0,6Mpa |
Ish kuchi | 2 kishi |
Tasma konveyeri
Ezilgan plyonkani oziqlantirish
1. Transport usuli: Tasma bo'yicha
2. Dvigatelning quvvati: 2,2 kVt
3. Ish uzunligi: 4000 mm
4. Tasmaning kengligi: 600 mm
5. Yuk tashish tezligi: 1-10m / min
6. Og'irligi: 250 kg
7. Hajmi: 3000 x 500x1500mm
8. Xom ashyo: uglerod po'lati
Kompaktor
Filmni ixchamlashtiring
1. Dvigatel quvvati: AC 75Kw
2. Havoni sovutish dvigatelining quvvati: 1,5 kVt
3. Aylanadigan pichoq: 9 dona.
4. Ruxsat etilgan pichoq: 6 dona.
5. Xom ashyo: zanglamaydigan po'lat
SJ120 / 33 bitta vintli ekstruder
Yagona vintli ekstruder
1. Vida diametri: 120 mm
2. Vida burama: 33: 1
3. Vintli material: 38CrMoA1A
4. Qaytish tezligi: 10-150 rpm / min
5. Dvigatel quvvati: AC 110Kw
6. Isitish quvvati: 47Kw
7. Sovutish foniy: 0,25Kw * 5
8. Hajmi: 5200 * 1400 * 2500mm
Gidralik ekran almashinuvi
Shlangi ekran almashinuvi
1. Dvigatel quvvati: 2,2 kVt
2. Shlangi stantsiya 10Litre
SJ120 / 10 bitta vintli ekstruder
Yagona vintli ekstruder
1. Vida diametri: 120 mm
2. Vida burama: 10: 1
3. Vintli material: 38CrMoA1A
4. Qaytish tezligi: 10-150 rpm / min
5. Dvigatel quvvati: AC 37Kw
6. Isitish quvvati: 20Kw
Suv halqasini kesish tizimi
Film granulalari
1. Dvigatel quvvati: 1,5 kVt
2. Pellet pichog'i: SKD-II
3. Nasos quvvati: 4Kw
Santrifüjli suvsizlantirish mashinasi
Suvsizlantirish
1. Dvigatel quvvati: 3Kw
2. Qaytish tezligi: 1500 rpm
3. Hajmi: 1350 * 1000 * 2150mm
4. Materiallar: zanglamaydigan po'lat

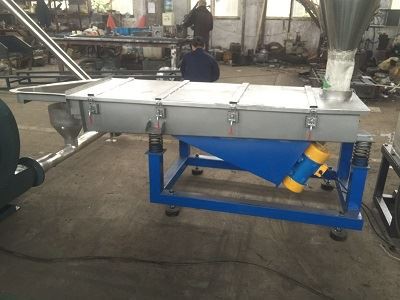

Vibratsiyali ekran
Vibratsiyali ekran
1. Materiallar: Ikki qatlamli zanglamaydigan po'lat to'r
2. Dvigatel quvvati: 0,22Kw * 2
Havo tashuvchisi
Konveyer granulalari
1. Dvigatel quvvati: 4Kw
2. Materiallar: zanglamaydigan po'lat
Asboblar shkafi
Tavsif:
1." Omron" ni qabul qilish; import qilingan haroratni nazorat qilish moslamasi, asosiy silindrning har bir bo'limining ish haroratini boshqarish ikki kanalli PID nazorati
2. Asosiy vosita" Shanxay Ruijian" chastota konvertori va oziqlantiruvchi vosita va pelletizatsiya qiluvchi vosita" Shanxay Ruijian" tezlikni boshqarish uchun chastota konvertori.
3. Bosh bosimini ko'rsatish va himoya qilish
4. Frantsuz Schneider AC kontaktori, bosim sensori va boshqalar.
5. Avtomatik boshqarish blokirovkasi va signalizatsiya funktsiyalari quyidagilarni o'z ichiga oladi: asosiy dvigatel haddan tashqari oqim va ortiqcha yuklanganida va mashina boshiga ortiqcha bosim o'tkazilganda signal berish va butun jarayon to'xtab qolish uchun himoyalangan; yog 'bosimi, materialning haroratini o'z-o'zini qulflash funktsiyasi va avtomatik o'chirishni himoya qilish moslamasi
6. Asboblar shkafi va uy egasi o'rtasida aloqa yo'q
Granulali chiziqli asosiy mashinalar:
| Yo'q. | Mahsulot nomi | Miqdor | Quvvat |
| 1 | Bantli konveyer | 1set | 2,2 kVt |
| 2 | Φ100 / 28 bitta vintli ekstruder | 1set | 132 kVt |
| 3 | Kompaktor | 1 to'plam | 90 kVt |
| 4 | Shlangi ekranni almashtirish tizimi | 1 to'plam | 2,2 kVt |
| 5 | Φ100/10 bitta vintli ekstruder | 1 to'plam | 55 kVt |
| 6 | Shlangi ekranni almashtirish tizimi | 1 to'plam | 2,2 kVt |
| 7 | Suv halqalari bilan o'ralgan yuzni kesish tizimi | 1 to'plam | 2,2 kVt |
| 8 | suv uyasi | 1 to'plam | --- |
| 9 | Santrifüj quritgich | 1set | 7,5 kVt |
| 10 | Tebranish | 1set | 2 * 0,22 kVt |
| 11 | Shamol uzatish tizimi | 1 to'plam | 4 kVt |
| 12 | Saqlash Silo | 1 to'plam | --- |
| 13 | Elektr boshqaruv qutisi | 1 to'plam | --- |
Mashina tartibi:
1.Bantli konveyer
2. Kompaktor
3. Yagona vintli ekstruder mashinasi
4. Shlangi ekran almashtirgich
5. Yagona vintli ekstruder mashinasi
6. Shlangi ekran almashtirgich
7. Vertikal suv halqasio'lik yuzni kesish tizimi
8.Suv uyasi
9.Santrifüj quritgich
10.Tebranish
Asosiy parametrlar varag'i:
Model | Vida diametri (mm) | L/D | Imkoniyatlar (kg / s) | Asosiy vosita quvvati (kw) | zichlagich quvvati (kw) | Chiziq uzunligi (m) |
PP / PE-85 | 85 | 25-33 | 200-250 | 75 | 55 | 10 |
PP / PE-100 | 100 | 25-33 | 250-300 | 90 | 55 | 12 |
PP / PE-120 | 120 | 25-33 | 350-400 | 110 | 90 | 15 |
PP / PE-130 | 140 | 25-33 | 400-500 | 132 | 110 | 18 |
PP / PE-160 | 160 | 25-33 | 600-800 | 160 | 110 | 20 |
PP / PE-180 | 180 | 25-33 | 600-800 | 250 | 132 | 26 |
